FTTH-het Domeinreflectometer van de Netwerk3302xr 2.0A Optische Tijd
Productdetails:
| Plaats van herkomst: | CHINA |
| Merknaam: | FOCABLE |
| Certificering: | RoHS Compliant, ISO Certificate |
| Modelnummer: | OTDR 3302XR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1pcs |
|---|---|
| Verpakking Details: | 1pcs/box |
| Betalingscondities: | Western Union, T/T |
| Levering vermogen: | 5000pcs/month |
|
Gedetailleerde informatie |
|||
| Type: | Handbediend | Dynamisch bereik: | 50dB |
|---|---|---|---|
| testmodussen: | Touch screen en sneltoetsverrichting | LCD: | Geavanceerde anti - bezinning LCD |
| Hoog licht: | 15v optische domeinreflectometer,het optische apparaat van 70Wh otdr |
||
Productomschrijving

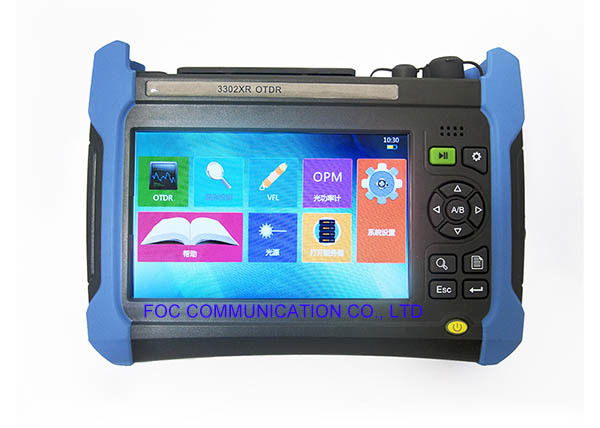

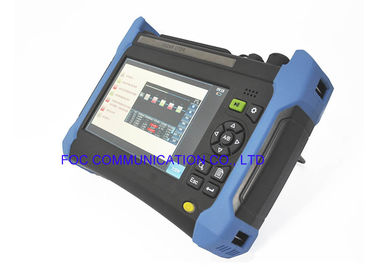

OTDR (de Optische Reflectometer van het Tijddomein) 3302XR voor FTTH-Netwerk om van het Foutenpunt de plaats te bepalen
Algemene informatie
OTDR is een hoge die prestaties meetinstrument met multifunctioneel voor het testen van FTTx-netwerk wordt ontworpen. Het wordt hoofdzakelijk gebruikt om de fysieke kenmerken van optische vezel in onderzoek, zoals de lengte, het transmissieverlies en het lasverlies etc… te meten. Het kan van de fouten of de onderbrekingen van optische vezel ook de plaats bepalen. Het wordt wijd toegepast in de vervaardiging, de bouw en het onderhoud in optische vezelcommunicatiesysteem.
Zeer belangrijke Eigenschappen
- 50dB groot dynamisch bereik, 256k-het punt van de gegevensbemonstering, geschikt voor test de over lange afstand van het multi-takcommunicatienetwerk.
- Tweerichtingsanalyse en macro - buigende analysefunctie.
- 0.8m ultra-short gebeurtenis dode hoek, gemakkelijk om optische vezelverbindingsdraad te testen.
- Minimum 2.5cm het bemonsteren resolutie voor de plaatsbepaling van nauwkeurig gebeurtenispunten.
- De online testende functie van PON.
- Enig en multi - module geïntegreerde testfunctie.
- Geavanceerde anti - bezinning LCD, die duidelijke en zichtbare vertoningsinterface in gebiedsmilieu verzekeren.
- Een verscheidenheid van testmodussen, touch screen en sneltoetsverrichting.
- Automatische communicatie vezel controlefunctie.
- De ingebouwde facultatieve visuele plaats van de rood lichtfout (VFL), de optische machtsmeter, de lichtbron en het eind zien de modules van de opsporingsfunctie onder ogen.
- Type van de outputschakelaar van OTDR het optische kan naar believen worden veranderd, verzekerend het gemakkelijke eindgezicht schoonmaken.
- Afstandsbedieningfunctie.
- Dubbele USB-interfacefunctie, externe USB-schijf, en printer.
- Bellcore GR196 en SR-4731 gesteunde bestandsindelingen.
- Meertalige verrichtingsinterface.
Toepassingen
- Onderhoud in Telecommunicatie
- Onderhoud CATV
- Vezel het Optische Laboratorium Testen
- Andere Vezel Optische Metingen
Standaardconfiguratie van OTDR 3302XR
| Nr. | Naam | Opmerking |
| 1 |
3302XR centrale verwerkingseenheidsmodule |
De module van de vertoningscontrole |
| 2 | Module van reflectometer van het de tijddomein van 3302XR de optische | OTDR die module meten |
| 3 | Li-ionenbatterijpak | Over (ingebouwde) 70Wh |
| 4 | De assemblage van het machtskoord |
Inputvoltage: 100-240V, 50-60Hz, 2.0A, Outputvoltage 15V Outputstroom 4A |
| 5 | Gebruikershandleiding | |
| 6 | Productcertificatie | |
| 7 | Speciaal draagbaar zacht pak |
| Optie Nr. | Naam | Model |
| 3302XR-01 | USB-flitsschijf | DT101G2/4GB |
| 3302XR-02 | SD-geheugenkaart | SQF-Micro BR C10 MLC 8G (- 40°C~85°C) |
| 3302XR-03 | USB-Gegevenskabel | Csmuamicb-2M |
| 3302XR-04 | Extra batterijpak | Hylb-2130 |
| 3302XR-05 | LC adapter | SYA4-1038 (1,0) |
| 3302XR-06 | Sc-adapter | SY155-003 (1,0) |
| 3302XR-07 | ST adapter | SY155-004 (1,0) |
| 3302XR-08 | VFL | Golflengte: 650nm±20nm, macht: ≥2mW |
| 3302XR-09 | Optische machtsmeter | Golflengte: 1200-1650nm, waaier: -70±3dB |
| 3302xr-10 | Lichtbron | De golflengte is hetzelfde als OTDR-module, macht: ≥-5dB |
| 3302XR-11 | Verpakkende doos | Speciaal techniekplastiek |
